高性能電壓跟隨電路解析：原理、特性與應用

一、電壓跟隨電路概述

電壓跟隨器作為運算放大器電路中的基礎構成，其核心功能在于實現輸入信號電壓的精準傳輸與輸出。在保持輸出電壓與輸入電壓幅度和相位一致的前提下，對信號進行必要的放大處理，確保信號在傳輸過程中不失真。

二、電壓跟隨器的關鍵作用

（一）緩沖與隔離功能

電壓跟隨器在電子電路中扮演著關鍵角色，其具備出色的緩沖和隔離性能。輸出電壓緊密跟隨輸入電壓的幅度變化，同時，該電路對前級電路展現出高阻抗特性，而對后級電路則呈現低阻抗狀態。這種阻抗匹配特性使得電壓跟隨器能夠有效地隔離前后級電路之間的相互影響，確保每一級電路都能在其最佳狀態下獨立運行。

在多級放大電路中，電壓跟隨器常被用作中間級，此時也被稱為緩沖級。借助其高輸入阻抗和低輸出阻抗的優勢，緩沖級能夠防止前級電路的信號源受到后級電路負載的影響，同時也有助于穩定整個電路的增益，提高電路的穩定性和可靠性。

（二）阻抗匹配與信號傳輸優化

作為共集電極電路的一種典型應用，電壓跟隨器采用基極輸入和射極輸出的方式。這種電路結構決定了輸入信號與輸出信號同相位，并且電路具有高輸入電阻、低輸出電阻以及電壓增益近似為1的特點。如此一來，電壓跟隨器不僅能夠?qū)崿F(xiàn)信號的無失真?zhèn)鬏敚€能通過其優良的阻抗匹配特性，使后級放大電路能夠更加高效地接收信號并進行放大。這種特性在多級放大電路以及需要進行信號傳輸和處理的系統中尤為重要，它有助于提高整個系統的性能和效率。

三、電路工作原理剖析

在電壓跟隨器電路中，輸出電壓通過反饋機制直接連接到反相輸入端，而反相輸入端不再接地。這種電路設計引入了電壓串聯負反饋，并且反饋系數設定為1。基于這一反饋機制，輸出電壓（uO）與輸入電壓（uI）之間建立了緊密的線性關系，具體表現為 uO = uI。這種關系意味著輸出電壓能夠精準地跟隨輸入電壓的變化，同時保持信號的完整性和穩定性。

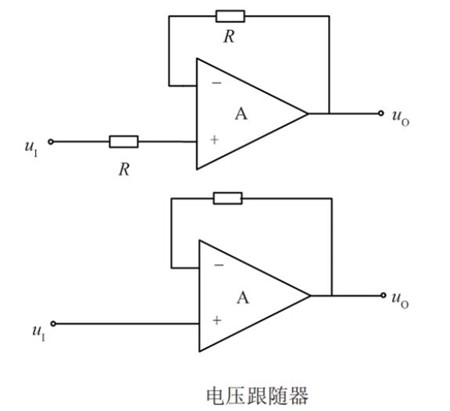

電壓跟隨器電路

電路的主要特點：高輸入電阻、低輸出電阻、電壓增益近似為1。

四、電壓跟隨器的顯著特點

（一）高輸入阻抗

電壓跟隨器展現出極高的輸入阻抗，其數值接近無窮大。這一特性確保了輸入信號源在連接電壓跟隨器時，幾乎不會受到來自電路的負載效應影響。由此，輸入信號源能夠維持自身的穩定性，從而保證信號的源完整性。這對于高阻抗信號源的應用場景尤為重要，例如在傳感器信號采集、音頻信號傳輸?shù)阮I(lǐng)域，能夠有效避免信號源因負載效應而導致的信號衰減和失真問題。

（二）低輸出阻抗

與高輸入阻抗相對應，電壓跟隨器的輸出阻抗非常低，接近于零。低輸出阻抗使得輸出電壓具備強大的驅動能力，能夠輕松應對較大的負載電阻，并提供充足的輸出電流。在實際應用中，這意味著電壓跟隨器可以有效地驅動多種類型的負載設備，包括低阻抗負載和高功率負載，確保信號在傳輸過程中的穩定性和可靠性，滿足不同負載條件下的工作需求。

（三）高共模抑制比

電壓跟隨器具備卓越的高共模抑制比性能，能夠有效地抑制輸入信號中的共模干擾成分。共模干擾通常存在于各種電子系統中，特別是在復雜工業環境和長距離信號傳輸場景中。通過濾除這些干擾信號，電壓跟隨器可以顯著提高信號的純凈度和可靠性，這對于保障系統的穩定運行和精確測量具有重要意義。例如，在自動化控制系統、精密儀器儀表以及通信系統等領域，高共模抑制比有助于提高系統的抗干擾能力，降低外界干擾對信號傳輸和處理的影響，從而保證系統的準確性和穩定性。

（四）寬帶寬特性

電壓跟隨器擁有較寬的工作帶寬，能夠支持高頻信號的傳輸和處理。這使得該電路能夠適應多種高速信號處理的應用需求，例如在高速數字通信、視頻信號處理以及射頻電路等領域，電壓跟隨器能夠確保信號在寬頻帶范圍內保持良好的傳輸特性，實現高速、高保真的信號傳輸。寬帶寬特性不僅提高了系統的響應速度和數據傳輸速率，還為實現復雜信號處理算法和功能提供了基礎支持，拓展了電壓跟隨器的應用范圍和靈活性。
