一、增強型MOS管

增強型MOSFET（金屬-氧化物-半導體場效應晶體管）具有獨特的開關特性。在沒有柵極電壓施加時，該器件處于關閉狀態，即不導通。其工作原理基于柵極電壓對溝道電荷濃度的調控。

當柵極電壓達到特定的閾值時，溝道內的電荷濃度顯著增加，從而形成有效的導電通道，使得器件進入導通狀態。增強型MOSFET通常選用P型或N型半導體材料作為襯底，且溝道區域的摻雜濃度相對較低。這種低摻雜濃度的溝道設計確保了在無柵極電壓條件下，溝道內缺乏自由載流子，維持器件的關閉狀態。

具體到工作原理：

關斷狀態：柵極電壓為0時，溝道區域因缺少自由載流子而無法形成電流路徑，器件處于關斷狀態。

導通狀態：當柵極電壓超過閾值電壓后，柵極產生的電場能夠吸引溝道區域的載流子，進而形成導電通道，實現器件的導通。

二、耗盡型MOS管

耗盡型MOSFET的初始狀態與增強型相反。在沒有柵極電壓的情況下，溝道區域已經存在導電所需的自由載流子，因此器件處于導通狀態。這是由于耗盡型MOS管的溝道區域采用了高摻雜濃度的P型或N型半導體材料。

其工作原理如下：

初始導通狀態：無柵極電壓時，高摻雜的溝道區域保證了足夠的自由載流子數量，形成導電通道，器件自然導通。

控制導通能力：通過改變柵極電壓，影響溝道中的電荷濃度，從而實現對器件導電能力的動態控制。

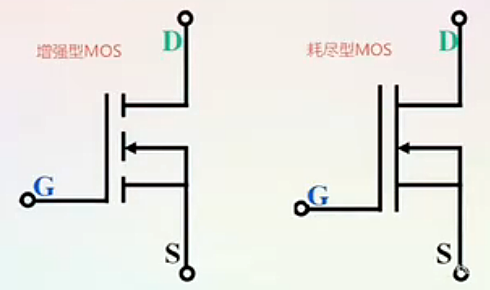

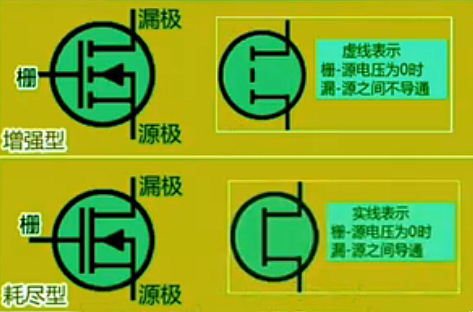

三、增強型和耗盡型MOS管的區別

增強型MOS管

常見增強型MOS管在SiO?絕緣層中不存在正負電子，其柵極與溝道之間由絕緣層（SiO?）隔開，通過感應電子實現導通。依靠Vgs（th）（柵極閾值電壓）來控制導通過程。以PMOS和NMOS為例，PMOS常用于高端驅動場景，不過其導通電阻較大、成本較高、可替代種類相對有限；而NMOS在特定條件下，如開關電源、馬達驅動電壓等應用場景中，也可作為高端驅動的替代選擇。隨著柵極偏置電壓的上升或下降，溝道會發生不同程度的反轉或減弱直至消失。具有正閾值電壓的NMOS被稱為增強模式NMOS，即增強型NMOS。

耗盡型MOS管

耗盡型MOS管支持使用正、零、負電壓來控制導通。對于耗盡層的NMOS管，在SiO?絕緣層中摻入大量Na?或K?正離子，當Vgs=0時，正離子產生的電場在P型襯底中感應出足夠電子，形成N型導電溝道；Vgs>0時，N溝道變寬，漏電流Id增大；Vgs<0且低于閾值電壓時，正離子形成的電場被削弱，N溝道變窄，Id減小直至關斷。而耗盡層的PMOS管則在SiO?絕緣層中摻入大量負離子，其閾值電壓大于0。

在導通狀態方面，增強型MOS管需要外部正向偏置電壓才能導通；耗盡型MOS管在零門源電壓下即可實現導通。關斷狀態時，增強型MOS管無載流子通道；耗盡型MOS管存在固有載流子通道，無需外部電壓維持導通?？刂品绞缴?，增強型MOS管依賴外部電壓控制，具備更高的控制靈活性；耗盡型MOS管則通過施加逆偏電壓實現截止，控制方式相對簡單。
