電容的充放電原理,電容的充放電過程介紹
電容，作為電子技術領域中不可或缺的無源元件，其核心功能在于以電場形式高效存儲電能，并能在電路需求之時精準釋放所儲存能量，從而在各類電路設計與應用場景中發揮關鍵作用。從結構層面剖析，電容主要由兩塊相互平行且具備優良導電性能的極板構成，這兩塊極板之間精心填充著絕緣物質或介電物質，以確保電容的正常工作與性能發揮。

深入探究電容的充放電原理，其本質緊密關聯于電荷的定向運動及存儲規律。當電容器與電源形成閉合回路時，在電場力的強力驅動之下，電荷將遵循特定的方向發生遷移。具體而言，電源正極的正電荷與負極的負電荷會分別向電容器對應的極板匯聚，致使極板上電荷量呈現累積增長態勢，進而推動兩極板間電壓穩步上升，直至達到電源電壓，此時充電過程宣告完成，電容器儲存滿額電能，準備隨時為電路提供支持。反觀放電過程，當電容器兩端經由導體形成短接狀態，存儲于極板上的電荷借助外部電路實現定向流動釋放，極板間電壓隨之逐步回落，直至歸零，電容器完成放電使命，為電路后續運行提供關鍵能量補充。

聚焦于充電過程的細節脈絡，當電容器接入電源瞬間，電場力即刻驅動電荷從電源正極向電容器正極板匯聚。與此同時，負電荷則受到吸引遷移至電容器負極板。隨著電荷的持續累積，電容器兩端電壓呈現出平滑上升趨勢，直至與電源電壓達到動態平衡。此時，電路電流逐漸趨近于零，充電進程圓滿結束，電容器正極板因失去電子而帶正電，負極板則因獲得電子而帶負電，形成穩定的電荷分布狀態。

論及放電過程的內在機理，當切斷電容器與電源的電氣連接后，其內部電荷通過外部電路實現定向移動釋放，電荷流向恰與充電時相反，極板間電壓隨之逐步下降，直至電容器完全放電，極板恢復中性狀態，為下一輪充放電循環做好充分準備。

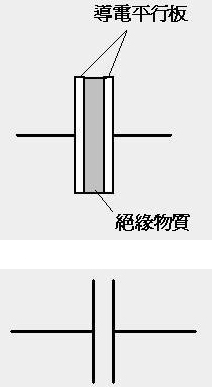

電容（亦稱電容量），作為衡量電容器存儲電荷能力的核心物理量，從物理學本質而言，是一種靜態電荷存儲介質。其獨特之處在于，電荷可在理想無損耗狀態下實現永久留存，這賦予了電容在電子、電力等多元領域極為廣泛的實用價值與廣闊應用前景。在電路原理圖中，電容的基本結構與符號示意圖分別以圖 1 和圖 2 展示，為設計人員提供直觀的元件識別依據。

當電容器融入直流電源電路時，將依次觸發充電與放電兩大關鍵過程。以圖 3 所示場景為例，電容器與直流電源接通瞬間，電路電流隨即流通，電容器兩極板迅速開始聚集等量異種電荷，電容器兩端電壓 vc 呈現出規律性增長態勢。待電壓 vc 與電源電壓 v 達成等值平衡時，電容器充電飽和，電路電流歸零，充電階段圓滿收官。此時，在直流電路體系中，電容器等效為開路狀態，其上電壓 vc 展現出連續性特性，拒絕突變發生。

當切斷電容器與電源的電氣連接后，電容器經由電阻 RD 啟動放電流程，極板間電壓隨之逐步降至零，詳細過程見圖 4 所示。

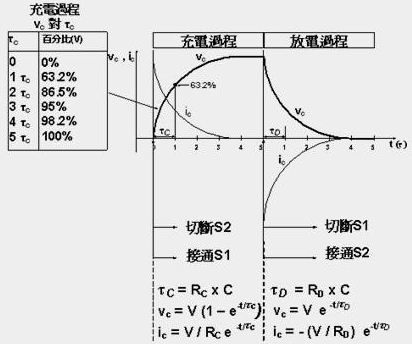

深入分析圖 3 與圖 4 所示電路，充電電阻 RC 與放電電阻 RD 的阻值參數分別對電容器的充電、放電速率產生顯著影響。進一步而言，電阻值 R 與電容值 C 的乘積定義為時間常數 t，該參數精準表征了電容器充電、放電過程的快慢程度，其物理意義通過圖 5 直觀呈現：電容值或電阻值越小，時間常數 t 越短，電容器的充、放電速度越快；反之，電容值或電阻值越大，時間常數 t 越長，充、放電速度越慢。在電容器的充、放電動態過程中，電壓 Vc 和電流 iC 的變化曲線分別遵循特定的指數規律，準確反映了電容器電荷存儲與釋放的動態特性，為電路分析與設計提供關鍵數據支撐。
