在 MOSFET（金屬 - 氧化物半導體場效應晶體管）的結構中，柵極通過一層薄的氧化硅實現絕緣。這使得功率 MOSFET 在不同電極之間存在電容，具體包括輸入電容（Ciss）、反饋電容（Crss）和輸出電容（Coss）。這些電容并非設計初衷，而是功率 MOS 管結構所導致的寄生電容。它們會在很大程度上影響 MOSFET 的開關性能，從而對電路的運行特性產生關鍵影響。

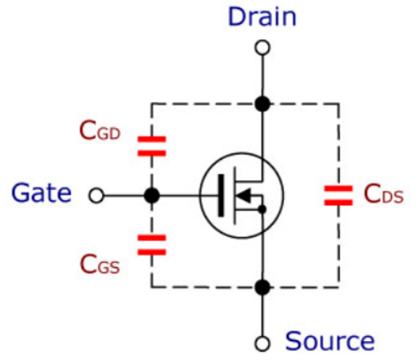

二、MOSFET 電容的構成與計算

（一）輸入電容 Ciss

輸入電容 Ciss 是柵極 - 源極電容（Cgs）和柵極 - 漏極電容（Cgd）之和。其計算公式為：Ciss = Cgs + Cgd；

Ciss 對 MOSFET 的延遲時間起著決定性作用。當 Ciss 較大時，意味著在功率 MOS 管導通或關斷的過程中，需要對更多的電荷進行充放電操作。這將導致延遲時間延長，同時由于在充放電過程中會消耗能量，所以功率損耗也會隨之增大。因此，對于追求高效開關性能的電路而言，Ciss 較小的功率 MOS 管更具優勢，能夠在一定程度上提升電路的運行效率。

（二）輸出電容 Coss

輸出電容 Coss 由漏極 - 源極電容（Cds）和柵極 - 漏極電容（Cgd）組成。其計算公式為：Coss = Cds + Cgd；

Coss 對 MOSFET 的關斷特性有顯著影響。當 Coss 較大時，在功率 MOS 管關斷瞬間，漏源電壓 VDS 的電壓變化率 dv/dt 會降低。這一方面有助于減小噪聲的影響，因?yàn)檩^低的 dv/dt 可以降低電磁干擾的產生。然而，另一方面，這也會增加導通關閉下降時間 t_f，從而可能對電路的整體開關速度產生一定的限制。

（三）反向傳輸電容 Crss

反向傳輸電容 Crss 即為柵極 - 漏極電容 Cgd，也常被稱為鏡像電容。其計算公式為：Crss = Cgd

Crss 對 MOSFET 的高頻特性具有重要影響。隨著 Crss 的增大，MOSFET 在導通和關斷過程中會出現以下特點：在導通時，漏源電壓 VDS 的下降時間變長，相應地，導通上升時間 t_r 也會變長；在關斷時，漏源電壓 VDS 的上升時間延長，關斷下降時間 t_f 增加。此外，Crss 較大時，功率損耗會明顯增大。因此，在高頻應用中，控制 Crss 的大小對于優化電路性能和效率至關重要。

三、MOSFET 電容的特性

MOSFET 的寄生電容（包括 Ciss、Crss、Coss）具有相對穩定的特性，它們幾乎不受溫度變化的影響。這意味著在不同的溫度環境條件下，這些電容參數能夠保持較為穩定的數值。這使得驅動電壓和開關頻率成為影響 MOS 管開關特性的主要因素，而溫度的影響相對較小。因此，在設計和應用 MOSFET 電路時，工程師可以根據這一特性，重點關注驅動電壓和開關頻率的合理控制，以實現理想的開關性能。

四、MOSFET 電容在實際應用中的重要性

在現代電子電路中，MOSFET 應用廣泛，如開關電源、電機驅動、高頻放大等眾多領域。準確理解和掌握 Ciss、Crss、Coss 這三個寄生電容的特性和影響機制，對于優化電路設計、提高電路的性能和效率具有極為重要的意義。

在開關電源的設計中，通過選擇具有合適寄生電容參數的 MOSFET，可以有效降低開關過程中的損耗，提高電源的轉換效率和響應速度。在電機驅動電路中，合理控制 MOSFET 的寄生電容，有助于改善電機的啟動和運行性能，減少電機運行過程中的振動和噪聲。在高頻放大電路中，針對 Crss 對高頻特性的影響，進行精確的電路補償和優化設計，可以提升放大器的增益和帶寬，確保信號的高質量傳輸和放大。
