二極管極性識別和接線技巧解析

在電子電路設計與維護中，正確識別和連接二極管的正負極是一項至關重要的操作。二極管作為一種具有單向?qū)щ娦缘陌雽?dǎo)體器件，其正確的極性連接直接關系到電路的正常運行。一旦極性識別錯誤或接線不當，輕則導致電路無法正常工作，重則可能損壞電路中的其他元件。因此，掌握二極管正負極的識別方法以及正確的接線技巧，對于電子工程師和電子設備維護人員來說是必備的技能。

一、二極管正負極識別方法

視覺標識法

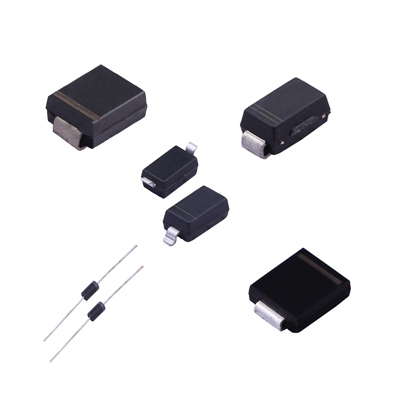

大多數二極管在外觀設計上會提供一些直觀的標記來區分正負極。通常，二極管的負極（陰極）會用白色或銀色的色帶來標識。這種色帶是二極管制造商在生產過程中特意標注的，以便用戶能夠快速識別極性。當面對透明或淺色外殼的二極管時，還可以通過觀察其內部結構來判斷極性。一般來說，在這類二極管內部結構中，體積較大、形狀較為平坦的一端是負極。這種視覺標識方法簡單直觀，是識別二極管極性的首選方式。

外形特征法

除了視覺標識外，某些二極管的設計還通過外形特征來區分正負極。例如，一些二極管在負極一側設有凹槽或平面，而正極一側則保持光滑無瑕的外觀。這種設計在二極管的外形上形成明顯的對比，使得即使在色標不夠清晰的情況下，也能通過觸摸或觀察外形來判斷極性。外形特征法在實際操作中非常實用，尤其是在處理一些小型或微型二極管時，能夠快速準確地確定二極管的正負極。

萬用表檢測法

當無法通過視覺標識或外形特征判斷二極管極性時，可以借助萬用表來進行檢測。將萬用表調至二極管檔位，使用紅色探頭接觸二極管的一端，黑色探頭接觸另一端。如果萬用表顯示屏上顯示出較低的電壓和電阻值，那么與紅色探頭接觸的即為二極管的正極（陽極），與黑色探頭接觸的為負極（陰極）。這是因?yàn)槿f用表內部的電池在檢測時會向二極管施加一個正向偏置電壓，使得二極管導通，從而顯示出較低的電阻值。反之，如果萬用表顯示電阻值很高或呈無限大狀態，則說明此時二極管處于反向偏置狀態，未導通。通過萬用表檢測法，可以精準地判斷二極管的極性，尤其適用于一些沒有明顯外觀標識的二極管。

電路符號辨識法

在閱讀和分析電路圖時，了解二極管的電路符號對于識別其極性也至關重要。在電路圖中，二極管通常用一個箭頭和一條垂直線來表示。箭頭的方向代表電流的流動方向，即從正極（陽極）流向負極（陰極），而垂直線的一側則代表負極。這種符號表示方法在電子電路設計中具有通用性，無論是在簡單的電路圖還是復雜的電路系統中，都廣泛采用。掌握二極管的電路符號辨識方法，有助于在實際電路組裝和維修過程中快速準確地確定二極管的連接方向。

二、二極管正確接線方法

直流電路直接接線法

在直流電路中，二極管的接線方式相對簡單直接。應將二極管的正極（陽極）連接到電源的正極，負極（陰極）連接到電源的負極。這種連接方式主要應用于整流電路中，能夠?qū)⒔涣餍盘?hào)有效地轉換為直流信號。例如，在常見的電源適配器和直流電源電路中，通過合理連接二極管，可以實現對交流電的整流，為電子設備提供穩定的直流電源。

二極管串聯接線法

當需要提高電路的耐壓能力時，可以采用二極管串聯的接線方式。在串聯連接中，每個二極管的正極連接到前一個二極管的負極，形成一個首尾相連的鏈?zhǔn)浇Y(jié)構。最后一個二極管的負極則連接到電源的負極。通過這種方式，多個二極管共同承擔電路中的電壓，從而提高了整個電路的耐壓水平。這種方法在高壓整流器和倍壓器電路中得到了廣泛應用，例如在一些高電壓實驗設備和工業電源系統中，通過串聯二極管來滿足高電壓整流的需求。

二極管并聯接線法

如果電路需要更大的電流承載能力，可以將多個二極管并聯連接。在并聯連接中，每個二極管的正極都連接到電源的正極，負極都連接到電源的負極。這樣，多個二極管可以共同分擔負載電流，提高整個電路的載流能力。然而，需要注意的是，在并聯二極管時，必須確保所選用的二極管參數匹配，包括正向電壓降、反向恢復時間等。否則，可能會導致電流在二極管之間分配不均，影響電路的性能和可靠性。并聯接線法常用于一些大電流電源電路和電機驅動電路中，以滿足高電流輸出的要求。

橋式整流器接線法

橋式整流器電路是一種常見的二極管應用形式，主要用于將交流電高效地轉換為直流電。它由四個二極管組成，形成一個閉環的橋式結構。在交流信號的正半周，兩個二極管導通，允許電流從電源正極流出，經過負載后返回電源負極；在交流信號的負半周，另外兩個二極管導通，同樣使電流能夠流經負載，方向保持不變。通過這種方式，橋式整流器能夠在交流信號的整個周期內輸出正向電流，產生較為平穩的脈動直流信號。橋式整流器具有電路結構緊湊、效率高、輸出穩定等優點，廣泛應用于各類電子設備的電源部分，如電腦電源、家用電器電源等。

三、二極管接線注意事項

極性連接準確性

在進行二極管接線操作之前，務必反復確認二極管的正負極連接正確無誤。任何極性的反接都可能導致電路無法正常工作，甚至引發嚴重的電路故障，如元件過熱、損壞等。特別是在處理一些復雜電路或高電壓電路時，極性錯誤可能導致不可逆的損害。因此，在接線過程中，應仔細核對二極管的標識和電路圖要求，確保極性連接準確。

二極管參數選擇合理性

不同類型的電路對二極管的參數要求各不相同。在高電壓或大電流的應用場景中，必須選擇具有足夠耐壓值和電流額定值的二極管，以確保電路的安全性和可靠性。例如，在高壓電源電路中，應選用耐壓值遠高于電源電壓的二極管，以防止二極管被擊穿；在大電流負載電路中，應選擇允許通過較大電流的二極管，并考慮其散熱性能。合理選擇二極管參數，能夠有效提高電路的穩定性和使用壽命。

功率耗散控制

二極管在工作過程中會產生一定的功率耗散，這主要是由于二極管的正向電壓降和通過的電流共同作用的結果。在使用二極管時，必須確保其功率耗散不超過規格書所規定的限制。否則，過高的功率耗散會導致二極管溫度急劇上升，進而引起性能下降、參數漂移，甚至損壞二極管。特別是在一些高功率密度的電路中，應采取有效的散熱措施，如安裝散熱片、使用風扇等，以降低二極管的工作溫度，保證其可靠運行。

正確識別二極管的正負極并掌握正確的接線方法，是確保電子電路正常運行的基礎。通過觀察外觀標識、利用外形特征、借助萬用表檢測以及辨識電路符號等多種方法，可以準確判斷二極管的極性。在實際接線過程中，根據電路的具體需求選擇合適的接線方式，并嚴格遵守接線注意事項，能夠有效提高電子電路的設計和維護效率，降低因接線錯誤而導致的故障風險，保障電子設備的穩定運行和可靠性能。
