在現代電子設備中，MOS管（場效應晶體管）作為關鍵的半導體元件，其封裝形式直接影響電路性能、散熱效率、可靠性和成本。選擇適合的MOS管封裝形式是設計高效、穩定電路的關鍵。本文將深入探討MOS管封裝的基本類型及其選擇策略，幫助工程師在實際設計中做出明智決策。

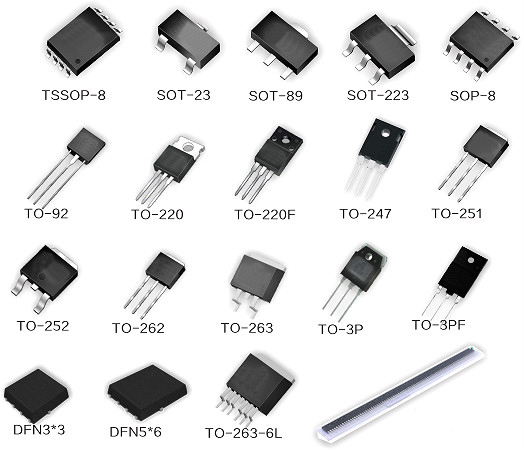

一、MOS管封裝的基本類型
MOS管的封裝形式主要分為兩大類：插入式封裝和表面貼裝封裝。每種封裝方式都有其獨特的優缺點，適用于不同的應用場景。
1. 插入式封裝
插入式封裝通過引腳穿過PCB板的孔洞進行焊接，常見類型包括DIP（雙列直插式封裝）和TO（晶體管外形封裝）。
DIP封裝：適用于老舊技術平臺，安裝方便且可靠性高，但體積較大，占用空間多，焊接成本較高，逐漸被現代高密度設計所取代。
TO封裝：常見于高功率MOS管，如TO-220和TO-247。TO-220適合中等功率應用，具有良好的散熱性能；TO-247則適用于更高功率和電壓需求，能夠承受更大的功率損耗。
2. 表面貼裝封裝
表面貼裝封裝通過引腳直接焊接在PCB表面，非常適合現代自動化生產線，能夠提高生產效率并降低成本。常見類型包括SOT、SOP和D-PAK。
SOT封裝：適用于小功率MOS管，如SOT-23，體積小巧，適合空間受限的應用，但散熱能力有限，僅適用于低功耗電路。
SOP封裝：引腳從兩側引出，焊接性能良好，適用于中小功率MOS管，常見規格有SOP-8、SOP-16，滿足自動化生產需求。
D-PAK封裝：適合中高功率MOS管，引腳設計和散熱能力優越，廣泛應用于電源管理和電池驅動設備。
二、選擇MOS管封裝的關鍵因素
選擇MOS管封裝時，需綜合考慮應用場景、散熱性能、尺寸需求和成本等因素，以確保設計的最優性。
1. 應用場景
高功率應用：如電源變換器、電機驅動等，需選擇能夠承受高電流和大功率的封裝形式，如TO-220、TO-247或D-PAK。
低功率應用：如傳感器、低功耗微處理器等，可選擇SOT或SOP封裝，以節省空間并滿足功能需求。
2. 散熱性能
高功率MOS管在工作時會產生大量熱量，封裝需具備良好的散熱設計。TO-220、TO-247和D-PAK等封裝形式提供了優異的散熱能力，而SOT封裝因體積小，散熱效果較差，適合低功耗場景。
3. 尺寸與集成度
在空間受限的應用中，如智能手機、筆記本電腦等，選擇小型封裝（如SOT-23、SOP-8）有助于節省空間，提高系統集成度。
4. 成本與生產工藝
表面貼裝封裝：生產成本低，適合大規模自動化生產，廣泛應用于現代電子產品。
插入式封裝：生產成本較高，但適合要求高可靠性或低生產量的應用。生產工藝的選擇也會影響封裝選型，表面貼裝封裝在自動化生產線中更具優勢。
三、綜合考量與實際選擇
選擇MOS管封裝時，需明確應用需求（高功率或低功率、高電流或低電流），并評估散熱能力、尺寸需求和生產成本等因素。對于高功率應用，建議選擇TO-220、TO-247等封裝；對于低功率應用，SOT、SOP等封裝形式是更優選擇。
通過合理的封裝選擇，可以確保MOS管在電路中發揮最佳性能，同時確保電路的長期穩定性和可靠性。在設計過程中，平衡性能、成本和生產效率是實現最優設計的關鍵。
