在半導體行業及各類電子設備中，MOS管的應用極為廣泛，其封裝形式對器件性能、散熱效果及應用環境適應性有直接影響。封裝兼容性涉及在相同電氣性能和尺寸下，不同封裝類型MOS管能否互換使用或適配，這一問題對設計人員在選擇和更換MOS管時意義重大，涵蓋電氣參數、熱管理、機械結構等多方面。
一、封裝類型與電氣性能的關系

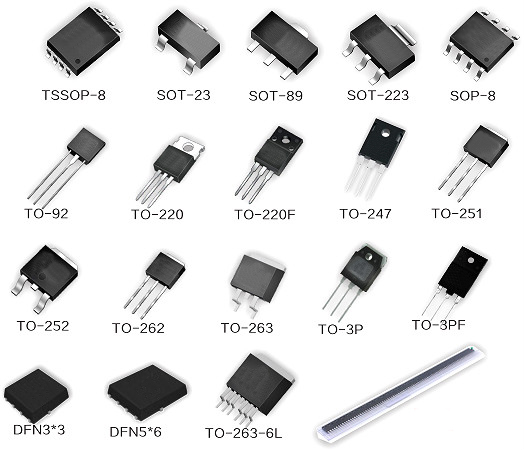

MOS管封裝種類多樣，如TO-220、TO-247、D2PAK、SOT-23等，不同封裝類型在引腳布局、電氣參數和承載能力上存在差異。設計人員在更換或選擇時，必須確保目標封裝電氣性能與原設計一致，防止因封裝不兼容導致電路失效。
引腳配置
不同封裝的MOS管引腳排列各異，尤其多極封裝如TO-220、TO-247等，即使外形相似，內部引腳連接不同也會導致接線錯誤。例如，TO-220封裝MOS管的引腳通常包括漏極、源極和柵極，但某些特殊設計的TO-220封裝可能在引腳順序或內部連接上有所不同，若不仔細核對，極易在組裝過程中出現錯誤連接，從而引發電路故障。
電氣參數
盡管不同封裝MOS管核心技術參數（如電壓、功率）可能相同，但封裝差異會使開關特性、驅動要求、導通阻抗等不同，確認電氣參數兼容性至關重要。以開關特性為例，TO-220封裝MOS管由于其較大的封裝尺寸和內部結構，可能具有相對較慢的開關速度，而表面貼裝封裝如D2PAK的MOS管，因其更小的封裝尺寸和優化的內部設計，開關速度可能更快。若在設計中更換封裝類型時忽略了這些差異，可能導致電路的開關性能不匹配，影響整體電路的性能和效率。
二、封裝與散熱的兼容性
MOS管工作時會產生熱量，良好的熱管理對保障其性能和使用壽命至關重要。不同封裝形式的MOS管散熱能力和熱阻不同，直接影響器件工作溫度和熱穩定性。TO-220封裝散熱較好，而SOT-23等表面貼裝封裝因體積小、熱阻大，散熱較差。
散熱需求
設計人員應根據MOS管的功率損耗和工作環境選擇合適的封裝形式。如原設計使用TO-220封裝，更換為散熱較差的SOT-23封裝，可能導致MOS管過熱、性能下降或失效。特別是在高功率應用中，如開關電源、電機驅動電路等，MOS管的散熱問題更為突出，必須選擇能夠滿足散熱需求的封裝形式，以確保器件的穩定工作。
熱阻匹配
每種封裝的熱阻（θJA）和最大結溫（Tjmax）不同，更換封裝時需評估新封裝在特定環境下的熱穩定性，防止散熱不足引發過熱保護。例如，在一個封閉式設備中，由于空氣流通不暢，散熱條件較差，若選擇了熱阻較高的封裝形式，MOS管在工作過程中溫度會迅速上升，可能超過其最大結溫限制，導致器件性能下降甚至損壞。因此，在這種情況下，應優先選擇熱阻低、散熱性能好的封裝形式，如TO-247或D2PAK等。
三、封裝尺寸與電路布局兼容性
封裝尺寸和形狀影響電路板布局，設計時需考慮MOS管封裝的占用面積、引腳間距及與其他元器件的距離。TO-220封裝尺寸較大，適用于高功率應用，而SOT-23適用于空間受限的應用。
電路板空間限制
更換封裝時，設計人員要確認電路板空間能否容納新封裝，尤其在封裝尺寸較大時可能需調整布局。例如，在一個小型便攜式設備的電路板上，原本使用的是SOT-23封裝的MOS管，若要更換為TO-220封裝，由于TO-220封裝尺寸較大，可能無法直接安裝在原有的電路板位置上，需要重新設計電路板布局，增加空間以容納新的封裝形式。
焊接與安裝方式
不同封裝MOS管安裝方式不同，TO系列封裝需插腳安裝，表面貼裝封裝如D2PAK、SOT-23需SMT焊接，電路板設計要支持新的安裝方式。例如，從插腳安裝的TO-220封裝更換為SMT焊接的D2PAK封裝時，電路板需要具備相應的焊盤和焊接工藝，同時還要考慮焊接過程中的溫度控制和焊接質量，以確保MOS管的可靠連接。
四、機械結構與安裝兼容性
MOS管封裝的機械結構影響設備的可靠性和安裝，不同封裝的引腳形狀和長度影響焊接強度和連接穩定性。
引腳強度與連接穩定性
封裝不同，引腳材質和長度也不同。高功率應用中，MOS管封裝引腳需承受大電流，引腳機械強度和接觸可靠性至關重要。例如，在工業電機驅動電路中，由于工作電流較大，需要選擇引腳強度高、接觸可靠的TO-247封裝MOS管，以確保在長時間大電流工作條件下，引腳不會因過熱或機械疲勞而出現連接問題。
振動與沖擊耐受性
某些封裝如TO系列抗震性強，表面貼裝封裝更適合小型、低成本消費電子產品。對于需抗震動、長時間穩定性的應用，要關注封裝的機械耐久性。例如，在汽車電子設備中，由于車輛行駛過程中會產生振動和沖擊，應選擇能夠承受這種惡劣機械環境的封裝形式，如具有較強抗震性能的TO-220或TO-247封裝，以確保MOS管在長期振動和沖擊條件下仍能穩定工作。
五、封裝與驅動電路的兼容性
MOS管驅動電路需與封裝特性匹配，封裝形式影響驅動電壓、開關速度及驅動電路設計。如某些TO封裝MOS管需更高柵極驅動電壓，表面貼裝封裝MOS管可能因更高輸入電容要求驅動電路具備更強驅動能力。
驅動電壓要求
不同封裝MOS管，特別是高功率封裝如TO-220或TO-247，通常具有較低輸入電容和更強抗干擾能力，但可能需更高柵極驅動電壓。更換封裝時，要確保驅動電路能提供足夠驅動電流和電壓，避免驅動不足。例如，TO-247封裝的MOS管可能需要10V至15V的柵極驅動電壓，而SOT-23封裝的MOS管可能在5V至10V范圍內即可正常工作。若驅動電路無法提供足夠的電壓，可能導致MOS管無法完全導通或關斷，影響電路的性能和效率。
開關頻率
表面貼裝封裝MOS管因較低輸入電容適用于高頻開關應用，TO封裝更適合低頻功率控制應用。更換封裝時，要兼顧驅動電路兼容性和MOS管開關特性。例如，在一個高頻開關電源電路中，使用D2PAK封裝的MOS管可以實現較高的開關頻率，提高電源的轉換效率和小型化程度。但如果將封裝更換為TO-220，由于其較大的輸入電容和較低的開關速度，可能無法滿足高頻開關的要求，導致電源性能下降。
在選擇和更換MOS管封裝時，設計人員需全面考慮電氣性能、散熱、電路板空間、機械結構和驅動要求等兼容性問題，確保新封裝滿足原有電路功能需求，維持系統可靠性和穩定性。合理封裝選擇不僅提升電路性能，還能優化熱管理和機械安裝，降低系統故障風險。
