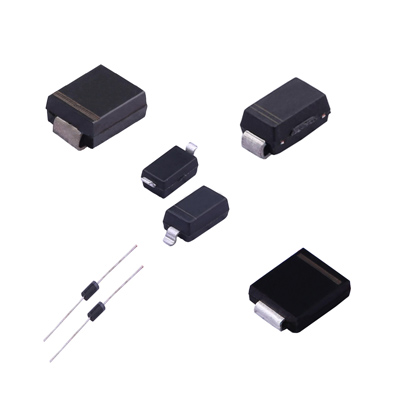

瞬態抑制二極管(TVS)的自恢復特性解析與選型指南
在電路防護設計中，TVS二極管的自恢復能力是工程師關注的重點技術指標。根據器件類型和工作環境的不同，其擊穿后的恢復特性存在顯著差異。
在電路防護設計中，TVS二極管的自恢復能力是工程師關注的重點技術指標。根據器件類型和工作環境的不同，其擊穿后的恢復特性存在顯著差異。
一、常規TVS的失效特性
標準型瞬態抑制二極管遭遇過壓擊穿時，通常會發生不可逆的物理損傷。這種永久性失效源于PN結結構的破壞，此時必須進行部件更換才能恢復電路保護功能。實驗數據顯示，普通TVS在承受超過額定箝位電壓30%的沖擊時，失效率可達95%以上。
二、智能自恢復型TVS工作原理
新型復合結構TVS融合了氣體放電管（GDT）和金屬氧化物壓敏電阻（MOV）的協同保護機制：
氣體放電元件通過電離效應建立低阻抗通路
壓敏材料實現精準的電壓箝位
雙模保護響應時間＜1ns
當瞬態過壓消失后，內部復合材料的晶格結構可自動復原，這種"智能愈合"特性使其在通信設備、工業控制系統等需要持續保護的場景中優勢顯著。
三、關鍵選型參數與使用建議
耐沖擊次數：優質自恢復TVS可承受1000+次8/20μs浪涌沖擊
老化系數：建議運行500次沖擊后檢測箝位電壓偏移值
環境適應性：-55℃~+125℃工作溫度范圍內的性能穩定性
并聯電容：高頻電路需選擇＜5pF的低容值型號
四、工程應用優化策略
在電源端口防護設計中，建議采用"三級防護"架構：
氣體放電管（一級）→自恢復TVS（二級）→穩壓二極管（三級）
這種組合方案既能應對千伏級浪涌沖擊，又可實現毫秒級故障自恢復，特別適用于智能電網、新能源汽車充電樁等嚴苛環境。
