MOS管常見的幾種驅動電路設計（但不限于）以及如何選擇合適的驅動電路設計來驅動MOS管。
MOS管有著導通內阻低，開關速度快等優勢，被廣泛應用在開關電源中。因此對于一個MOS管來說，其驅動電路的設計就顯得十分關鍵。

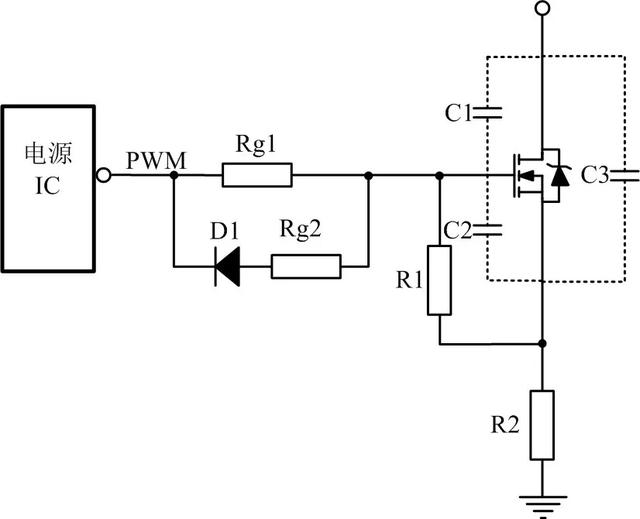

電源IC驅動電路
一種常見的MOS管驅動電路設計。它使用集成的電源IC作為驅動芯片，通過提供恰當?shù)碾娫措妷汉碗娏鱽砜刂芃OS管的開關狀態。這種設計具有簡單、可靠的特點，并且能夠提供穩定的驅動信號。
推挽驅動電路
也是一種常見的MOS管驅動電路設計。它由兩個反向并聯的驅動器組成，一個驅動器用于將MOS管的柵極驅至高電平，另一個驅動器用于將MOS管的柵極驅至低電平。通過交替地控制兩個驅動器，推挽驅動電路能夠?qū)崿F(xiàn)對MOS管的正向和反向驅動，從而實現信號的放大和輸出。
半橋驅動電路
特別適用于驅動兩個串聯的MOS管。它由兩個驅動器組成，一個驅動器用于控制上面的MOS管，另一個驅動器用于控制下面的MOS管。通過交替地控制兩個驅動器，半橋驅動電路能夠?qū)崿F(xiàn)對兩個MOS管的正向和反向驅動，從而實現信號的放大和輸出。

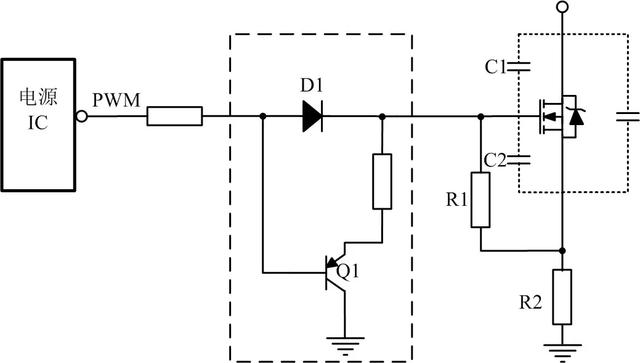

加速關斷驅動電路
用于提高M(jìn)OS管的關斷速度。它通過在MOS管的關斷過程中施加一個高電壓脈沖，使MOS管迅速關斷，從而減少開關過程中的功率損耗和熱量產生。
如何選擇合適的驅動電路設計來驅動MOS管 ？
1. 驅動電流要足夠大：足夠的驅動電流使MOSFET柵源極間電壓迅速上升到所需水平，能夠保證 MOS 管的快速開通，從而提高電路的工作效率。
2.驅動電壓要適中：過高的驅動電壓可能會導致 MOS 管的柵極電壓過沖，從而影響其壽命。
3.輸出阻抗要低：低的輸出阻抗能夠保證驅動電路的輸出電壓穩定，從而提高 MOS 管的開關性能。
以上部分資料來源于網絡。實際應用須根據具體情況進行分析。
