穩壓管工作原理分析
穩壓二極管（齊納二極管）是一種硅材料制成的面接觸型晶體二極管，簡稱穩壓管；是一種直到臨界反向擊穿電壓前都具有很高電阻的半導體器件。
穩壓管在反向擊穿時，在一定的電流范圍內（或者說在一定功率損耗范圍內），端電壓幾乎不變，表現出穩壓特性，因而廣泛應用于穩壓電源與限幅電路之中。
穩壓管工作原理

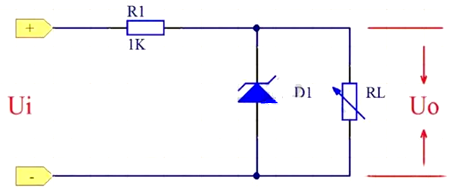

穩壓管電路由限流電阻R1和穩壓管D1組成。Ui是輸入電壓；Uo是輸出電壓，即穩壓管兩端的電壓Vz（電路是并聯）。本例電路既可以作為基準電壓源，也可以單獨作為輸出電壓固定、負載電流較小的穩壓電路中使用，實用性較強。
穩壓管工作原理分析：
當負載電阻不變，輸入電壓Ui增大（或者輸入電壓不變，負載電阻RL增加）時，輸出電壓Uo將上升，使穩壓管D1的反向電壓會略有增加，隨之流過穩壓管D1的電流增加，于是流過電阻R1的電流將增加，限流電阻R1上的壓降將變大，使得Ui增量的大部分壓降在R1上被消耗，從而使輸出電壓Uo基本維持不變。
反之，當負載電阻不變，輸入電壓Ui下降（或者輸入電壓不變，負載電阻RL減小）時，輸出電壓Uo將下降，使穩壓管D1的反向電壓也隨之下降，流過穩壓管D1的反向電流也略微下降，于是，流過電阻R1的電流將減少，限流電阻R1上的壓降將變小，這樣Uo的電壓又會上升，這樣穩定后，電壓Uo還是基本維持不變。

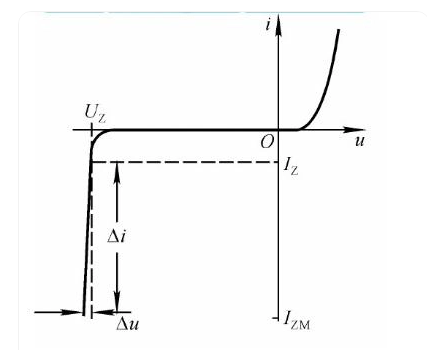

穩壓二極管伏安特性
當電壓達到穩壓值Uz時，曲線很陡，說明流過穩壓二極管的電流在大小變化時，穩壓二極管兩端的電壓大小基本不變，也就是說在一定電壓范圍內，隨著流過穩壓二極管的電流變化，穩壓二極管兩端電壓大小基本保持不變，這就是穩壓二極管的工作原理，它利用的是它的反向工作特性。
穩壓管在電路中的作用：

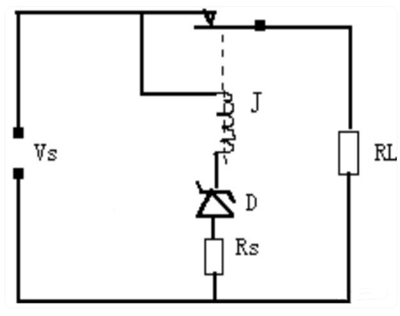

1、浪涌保護電路：穩壓管在準確的電壓下?lián)舸@就使得它可作為限制或保護之元件來使用，因?yàn)楦鞣N電壓的穩壓二極管都可以得到，故對于這種應用特別適宜。穩壓二極管D是作為過壓保護器件。只要電源電壓VS超過二極管的穩壓值D就導通，使繼電器J吸合負載RL就與電源分開。
2、電視機里的過壓保護電路：EC是電視機主供電壓。當EC電壓過高時，D導通，三極管BG導通，其集電極電位將由原來的高電平(5V)變?yōu)榈碗娖剑ㄟ^待機控制線的控制使電視機進入待機保護狀態。
3、電弧抑制電路：在電感線圈上并聯接入一只合適的穩壓二極管(也可接入一只普通二極管原理一樣)的話，當線圈在導通狀態切斷時，由于其電磁能釋放所產生的高壓就被二極管所吸收，所以當開關斷開時，開關的電弧也就被消除了。這個應用電路在工業上用得比較多，如一些較大功率的電磁吸控制電路就用到它。
穩壓管的應用電路
典型的串聯型穩壓電路
浪涌保護電路
