電動剃須刀按刀片動作方式分為旋轉式和往復式兩類。前者結構簡單，噪聲較小，剃須力適中；后者結構復雜，噪聲大，但剃須力大，鋒利度高。旋轉式電動剃須刀按外形結構又可分為直筒式、彎頭式、帶電推剪式和雙頭式幾種（見圖）。前兩種結構較簡單，后兩種較復雜。電動剃須刀按原動機型式可分為直流永磁電動機式、交直流兩用串激電動機式和電磁振動式3類。

1.電動剃須刀電路作用

電動剃須刀作用:

利用電力帶動刀片，剃剪胡須和鬢發的整容電器。1930年在美國問世。電動剃須刀按刀片動作方式分為旋轉式和往復式兩類。前者結構簡單，噪聲較小，剃須力適中;后者結構復雜，噪聲大，但剃須力大，鋒利度高。旋轉式電動剃須刀按外形結構又可分為直筒式、彎頭式、帶電推剪式和雙頭式幾種。前兩種結構較簡單，后兩種較復雜。電動剃須刀按原動機型式可分為直流永磁電動機式、交直流兩用串激電動機式和電磁振動式3類。

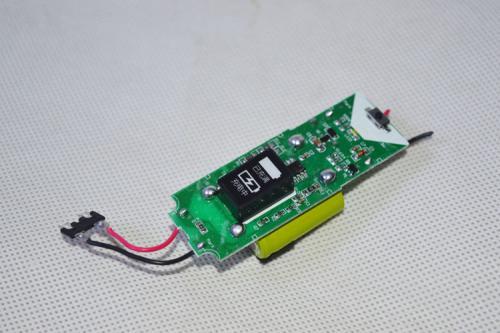

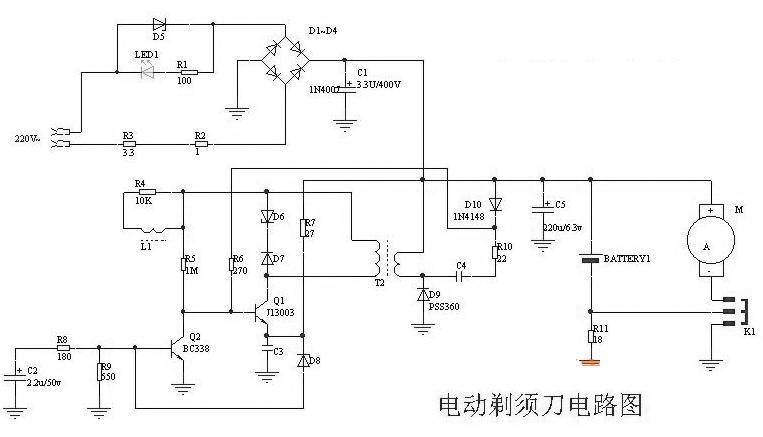

2.電動剃須刀電路圖

3.電動剃須刀電路原理

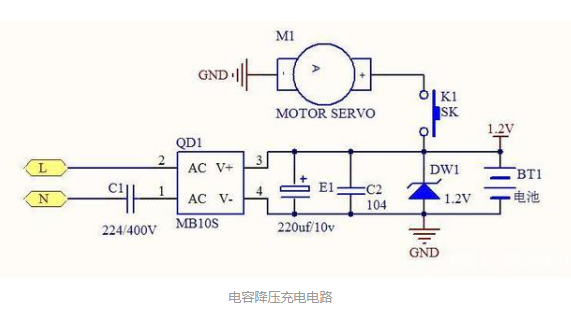

剃須刀充電是簡單的電容降壓充電電路，電路結構簡單，充電電流低，根據電路參數可算出，充電電流約20-50毫安，電路結構如下：

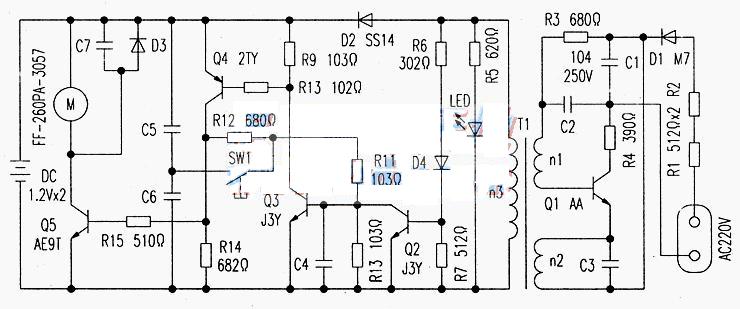

一、電動剃須刀電源電路圖原理：

1、 Ac/AC電壓轉換電路

該電路部分是市電220v經D1、c1整流濾波后供電給由Q1管、T1變壓器、R1～R4與C1-C3等元器件構成的自激反饋振蕩器，其電路通電時.首先Q1由R1→R2→D1→R3→T1的n1繞組回路提供偏流.Q1瞬間導通電流在流經n2線圈時，因T1電磁感應，可在n1繞組生成一個正反饋于Q1 b極的脈沖感應電壓，于是Q1進入連續振蕩狀態。此時，在T1變壓器的次級n3繞組上感應產生脈沖低電壓，為后級電路提供工作電源。

2充電與電機同步關閉電路

由T1次級產生的感應低壓，LED指示燈亮。同時，經D2整流，變成約為4V脈動直流電壓，供電于二節串聯的鎳鎘電池上，為其進行充電。這時，n3繞組電壓亦經R6→D4，而向Q2的b極提供偏流，致使Q2飽和導通，則Q3及其后電路中的Q4～Q5相繼“截止”并鎖定，電機(M)失電，從而使電機可隨“充電”同步關閉。

3“開，關”機控制電路

使用剃須刀時的開、關機，主要是由Q3～Q5電路部分以及SW1開關來控制。需開機，則輕按一下sw1開關，電路中在c5～c6串聯充電回路c6上已充電壓，經過SW1而向R11～Q3的b極供電，使Q3導通.Q4～Q5也導通，于是電機(M)得電，開始旋轉拖動刀頭進行剃須。因Q3～Q5導通后，Q4的c極電壓又由R12～R11反饋到Q3的b極，由此可將Q3導通進行工作“鎖定”。所以，釋放(松開)sw1開關后，Q3～Q5仍鎖定為導通態，故電機(M)可連續工作下去。當需關機時，可再按下sw1，此時，因Q3的導通原是靠R12～R11回路電流來維持，按下sw1后。則R12與R11接點間電壓，立即經Sw1，而向c6上泄放，讓Q3的b極偏壓隨即降低，使Q3變截止，其后Q4～Q5亦轉為截止，電機(M)失電，進入“停機”狀態。

當欲再開、關機時，仍是按動SW1進行操作，電路重復上述“開，關”機過程。

二、電動剃須刀的工作原理

電動剃須刀的工作原理實質上是剪切原理。內刀片和網罩內表面密切配合，胡須和毛發從網罩外面伸入其孔槽內，內刀片高速旋轉或往復動作，與網罩形成相對運動，從而將伸入的胡須和毛發剪切掉。剃須效果的好壞主要由定刀刃和動刀刃之間的吻合精度來決定。它要求定刀刃和動刀刃的球面弧度要配合恰當，同時兩刀刃之間要有1mm左右的壓距和一定的剪切角度。壓距太小，剃須不鋒利，且有拔毛之感;如果壓距太大，則耗電大且刀刃磨損嚴重，同時還會發出尖銳的異常叫聲。 定刀采用網狀。不同的廠家其網狀圖案各有不同，但都能使定刀刃、動刀刃保持一定的剪切角度，并能使毛發進入率高。定刀刃的生產工藝不同，其使用效果也就不同。采用沖壓、腐蝕、再?zèng)_壓加工工藝的定刀刃，其刀刃鋒利度較差，膚感一般，網紋變化少，線條粗糙，使用壽命不是很長。而采用電鑄、拉伸磨削、沖壓銑削加工工藝的定刀刃，刀刃鋒利度好，膚感舒適，線條精細，使用壽命長。動刀片在動刀架上均勻分布，而且要求動刀架無明顯的徑面跳動，能夠保持動刀架旋轉平衡，再配以相應的轉速，使定刀刃和動刀刃之間的相對運動處于剃須的最佳狀態，這樣無論動刀片數量多少，都可以達到剃須鋒利的目的。
