對于NPN型三極管，若用于構成線性放大器時，其發射結必須處于正向偏置，集電結必須處于反向偏置，只有這樣三極管才能放大輸入信號。下面我們以NPN型硅三極管為例，來介紹一下放大電路中的三極管發射結正偏，集電結反偏的判斷方法。

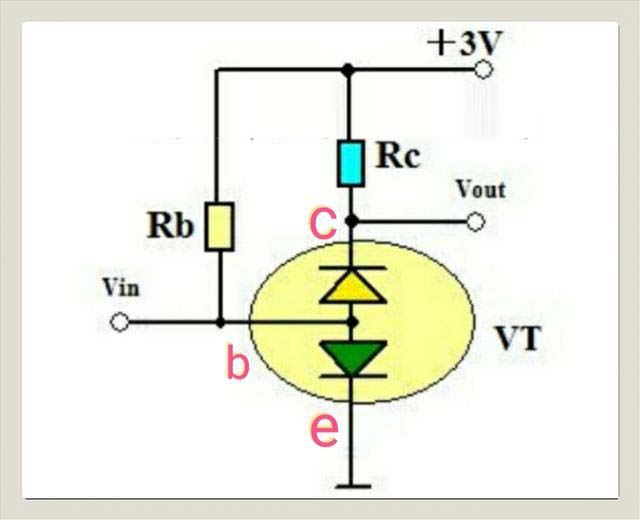

NPN型三極管構成的單管放大器等效電路。
NPN型三極管構成的單管放大器等效電路。
我們知道，三極管是一個具有兩個PN結的半導體器件，這兩個PN結可以近似等效為上圖所示的結構（但用兩個二極管按上圖接法連接不能實現三極管的放大功能）。放大器正常工作時，三極管的基極通過偏置電阻Rb接+3V電源，發射極接GND端，故其發射結（即be兩極之間的PN結）是處于正偏狀態，而三極管的集電極通過集電極電阻Rc接+3V電源，故三極管的集電結（即bc兩極之間的PN結）是處于反偏狀態。

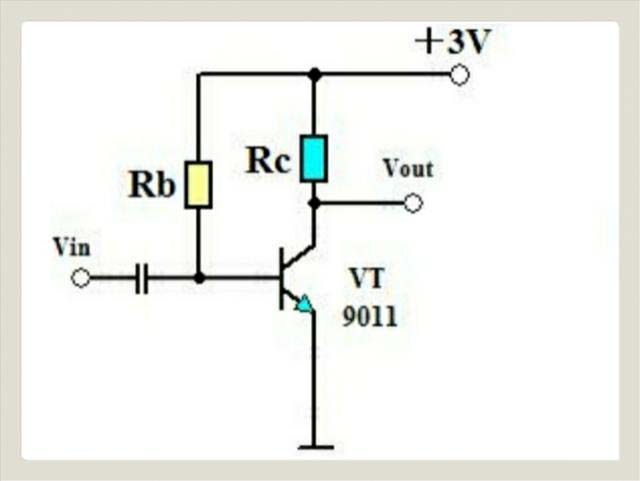

三極管構成的單管放大器。
三極管構成的單管放大器。
那么三極管放大信號時為何要求發射結處于正偏，集電結處于反偏呢？這是因?yàn)槿龢O管的發射結只有處于正向偏置時，管子的發射極才能發射載流子（對于NPN型三極管來說，載流子就是電子）；管子的集電結只有處于反向偏置時，才能靠PN結的內電場將發射極發出的載流子“拉到”集電極，這樣才會形成集電極電流。
想知道電路中一個NPN型三極管的發射結是否正偏，只要看其基極電壓是否高于發射極電壓；集電結是否反偏，只要看其集電極電壓是否高于基極電壓即可。
