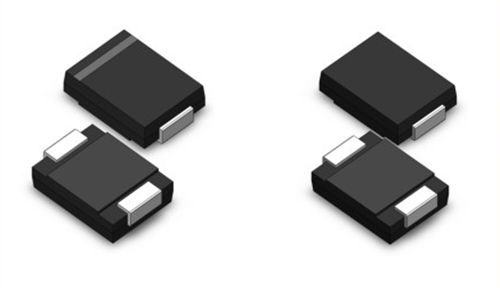

測量肖特基二極管好壞的方法
在肖特基二極管電路出現問題時，需判斷肖特基二極管的好壞，這個時候改怎樣去判斷肖特基二極管的好壞呢？肖特基二極管的耐壓能常較低，但是它的恢復速度快，可以用在高頻場合，下面就為大家講解下測量肖特基二極管的好壞的方法。
一、如無法拆下肖特基二極管，如何判斷其好壞
1、可接通電源測肖特基二極管輸出端電壓，如不正?；驘o電壓輸出即可說明肖特基二極管壞。
2、也可在不帶電請況下測出單個肖特基二極管的正反向電阻正反向電阻差別小的這只肖特基二極管就有問題。
二、檢測肖特基二極管的好壞方法
（1）二端型肖特基二極管的檢測
1）用指針式萬用表檢測。將萬用表置于“R×1”擋檢測，黑表筆接正極，紅表筆接負極。正常時，其正向電阻值為2.5~3.5Ω，反向電阻值為無窮大。若測得正、反向電阻值均為無窮大或均接近0，則說明該肖特基二極管已開路或已被擊穿損壞。
2）用數字式萬用表檢測
將萬用表置于二極管擋，測量二端型肖特基二極管的正、反向電阻值。正常時，其正向電阻值（紅表筆接正極）為2.5—3.5Ω，反向電阻值為無窮大。若測得正、反向電阻值均為無窮大或均接近0，則說明該肖特基二極管已開路或已被擊穿損壞。
（2）三端型肖特基二極管的檢測
三端型肖特基二極管應先測出其公共端，判別出是共陰對管，還是共陽對管，然后再分別測量兩個二極管的正、反向電阻值?，F以兩只分別為共陰對管和共陽對管的肖特基二極管測試為例，說明具體的檢測方法，將引腳分別標號為l、2和3，萬用表置于“R×1’’擋進行下述三步測試，如圖5—45所示。
第一步：測量1、3引腳正、反向電阻值,若為無窮大,則說明這兩個電極無單向導電性。
第二步：將黑表筆接1引腳、紅表筆接2引腳,如果測得的阻值為尤窮大,冉將紅黑表筆對調進行測量,如果所測阻值為2.5~3.5Ω,則說明2、1引腳具有單向導電特性,且2引腳為正、1引腳為負。
第三步：將黑表筆接3引腳、紅表筆接2引腳,如果測得的阻值為無窮大,再調換紅黑表筆后進行測量,如果所測阻值為2.5~3.5Ω,則說明2、3引腳具有單向導電特性,且2引腳為正、3引腳為根據上述三步測量結果,即可判斷被測肖特基二極管為一只共陽對管,其中2引腳為公共陽極,1、3引腳為兩個陰極。相反的則為共陰對管。
