1.什么是穩壓二極管？
穩壓二極管又叫齊納二極管，是利用其pn結反向擊穿狀態，電流可在很大范圍內變化而電壓基本不變的現象，制成的主要起穩壓作用的二極管。
穩壓二極管
2.工作原理

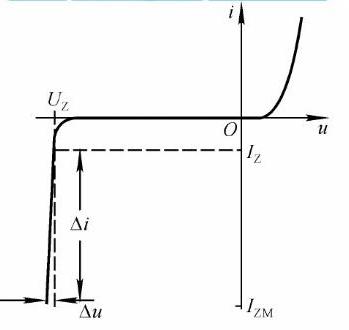

穩壓管伏安特性曲線
從伏安特性曲線可以看出，正向特性曲線和普通二極管基本一樣，主要是反向特性曲線，我們可以發現，當反向電壓小于擊穿電壓時，二極管屬于高阻狀態，其電流幾乎為0，當反向電壓到達擊穿電壓時，二極管電阻會驟然減小，此時電流迅速增加，但是電壓卻基本維持不變。這就是穩壓管穩壓原理。所以我們應用的就是他的反向特性。
3.主要參數
①Uz— 穩定電壓
穩壓管反向擊穿后穩定時的電壓
②Iz— 額定電流
穩壓管反向擊穿后穩定工作時流過二極管的電流，從伏安特性曲線可以看出，反向擊穿后，電流理論上可以變得很大，但是由于二極管本身溫度和功率限制，所以電流有一個允許最大通過電流，設計時可按照穩定電壓值的2倍時的流過的電流進行設計選型。
③Rz— 動態電阻
在反向擊穿后，電壓變化量△Uz與電流變化量△I之比稱為動態電阻，一般是工作電流愈大，動態電阻則愈小，動態電阻越小說明穩壓性能越好；
④Pz— 額定功耗
正如前面所說，二極管由于功率限制所以會有允許溫升出現，一般它的額定值為穩定電壓Uz和允許最大電流Iz的乘積。
⑤α— 溫度系數
穩壓管的溫度變化會引起穩壓效果的變化，溫度變化1℃所引起管子兩端電壓的相對變化量即是溫度系數（單位：﹪/℃）。一般我們要求溫度系數越小證明穩壓效果越好，正因此特性，出現了溫度補償二極管，補償關系有正負之分。
⑥IR— 反向漏電流
穩壓二極管在規定的反向電壓下產生的漏電流。
4.實際應用電路
①穩壓電路
簡單穩壓電路
R2作為負載，當負載電流增大時，流過R1的電流也增大，此時電阻R1上的電壓增大，將導致負載電壓減小，即二極管DW上的電壓減小，由伏安特性曲線可知，當電壓稍稍減小，電流將減小很多，此時總電流即流過R1的電流又將減小，所以可維持R1的壓降基本不變，從而實現負載的穩壓。
②過壓保護
過壓保護
當電源EC增大時，經過R1和R2分壓后的R2處的電壓將增大，增大至穩壓管反向擊穿電壓后，三極管導通，電流由5V流經R3后經過二極管集電極到地，取樣信號由原來的5V高電平變?yōu)?，再經過保護電路反饋到電源輸入端從而降低或關斷電源，實現過壓保護！
③溫度補償電路
簡單溫度補償電路
利用穩壓二極管的溫度補償可以制作溫度補償二極管，其內部就是兩個普通的穩壓二極管，兩個二極管1腳和2腳無方向，一個工作在正向特性，一個工作在反向特性，其溫度補償特性正好相反，這樣可以避免溫度變化帶來的穩壓值的變化，這種電路對溫度變化引起的電壓變化要求比較高，所以，溫度補償二極管正好解決此問題。
穩壓管的應用電路還有很多，原理基本都是利用其反向特性曲線和溫度補償作用。在平時電路設計中，合理運用穩壓二極管或許會起到事半功倍的效果。
