本電路通過簡單的電路結構能夠?qū)崿F(xiàn)可調的直流穩壓電源，并且具電壓指示，輸出直流電壓范圍為0～30V。

電路工作原理：本電路通過變壓器T把220V的交流電壓加在一次側W1后，在二次側W2和W3分別得到35V和6V的交流電壓，二次側W2端通過二極管VD1～VD4整流、電容器C1、C2濾波后輸入到IC三端集成穩壓電路的輸入端，通過由IC穩壓集成電路、電阻器R1和電容器 C4輸出35V的直流電壓。二次側的W3線圈輸出的6V的交流電壓通過二極管VD5、電容器C3、電阻器R2和穩壓二極管VS輸出一個－1.25V的負電壓作為輔助電源。變阻器RP加在IC集成電路的控制端，通過調節變阻器RP能夠使輸出端輸出0~30V的直流電源。IC選用LM317三端穩壓集成電路；R1、R選用1/2W型金屬膜電阻器；C1、C3選用耐壓分別為50V和10V的鋁電解電容器，C2、C4選用CD11—16V電解電容器；VD1~VD5選用IN4007硅型整流二極管；VS選用IN4106或2CW60硅穩壓二極管；RP可用WSW型有機實心微調可變電阻器；T選用10W、二次側電壓為35V和6V的電源變壓器。

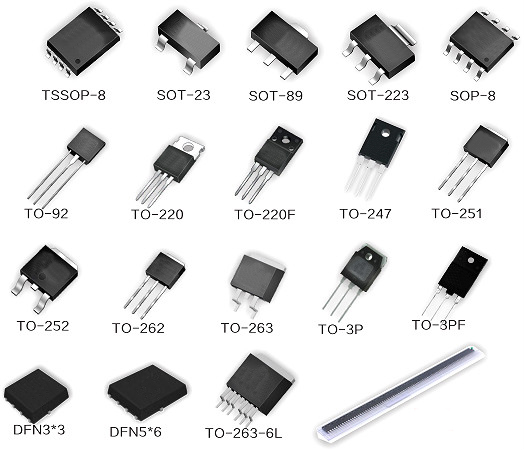

烜芯微專業制造二極管，三極管，MOS管，橋堆等20年，工廠直銷省20%，4000家電路電器生產企業選用，專業的工程師幫您穩定好每一批產品，如果您有遇到什么需要幫助解決的,可以點擊右邊的工程師,或者點擊銷售經理給您精準的報價以及產品介紹
