本文圖文結合的解析了絕緣柵型場效應管的工作原理
增強型：VGS=0時，漏源之間沒有導電溝道，在VDS作用下無iD。
耗盡型：VGS=0時，漏源之間有導電溝道，在VDS作用下iD。
1、結構和符號(以N溝道增強型為例)

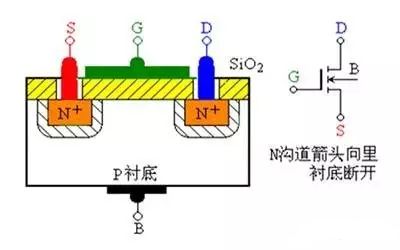

在一塊濃度較低的P型硅上擴散兩個濃度較高的N型區作為漏極和源極，半導體表面覆蓋二氧化硅絕緣層并引出一個電極作為柵極。

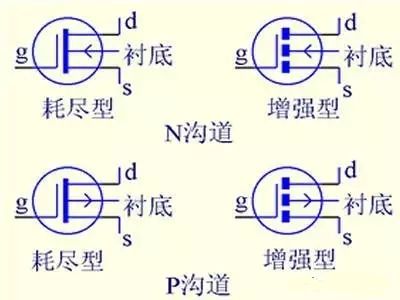

其他MOS管符號
2、工作原理(以N溝道增強型為例)

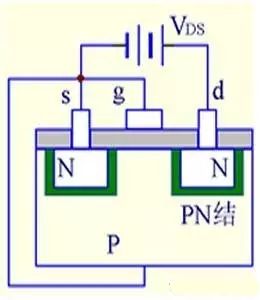

(1) VGS=0時，不管VDS極性如何，其中總有一個PN結反偏，所以不存在導電溝道。
VGS =0， ID =0
VGS必須大于0
管子才能工作。

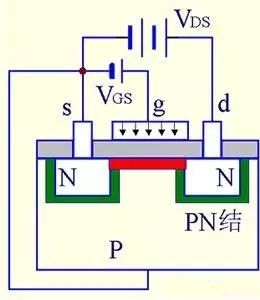

(2) VGS>0時，在Sio2介質中產生一個垂直于半導體表面的電場，排斥P區多子空穴而吸引少子電子。當VGS達到一定值時P區表面將形成反型層把兩側的N區溝通，形成導電溝道。
VGS >0→g吸引電子→反型層→導電溝道
VGS↑→反型層變厚→ VDS ↑→ID↑
(3) VGS≥VT時而VDS較小時：
VDS↑→ID ↑
VT：開啟電壓，在VDS作
用下開始導電時的VGS°
VT = VGS —VDS

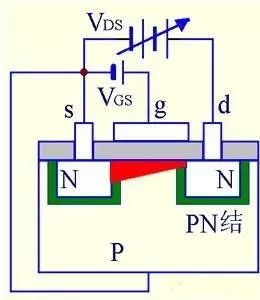

(4) VGS>0且VDS增大到一定值后，靠近漏極的溝道被夾斷，形成夾斷區。
VDS↑→ID 不變

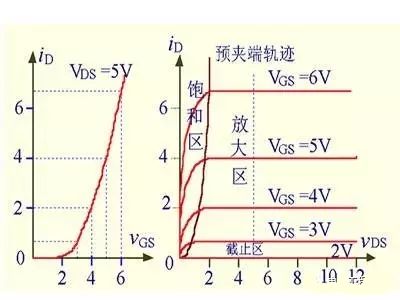

3、特性曲線(以N溝道增強型為例)
場效應管的轉移特性曲線動畫
4、其它類型MOS管

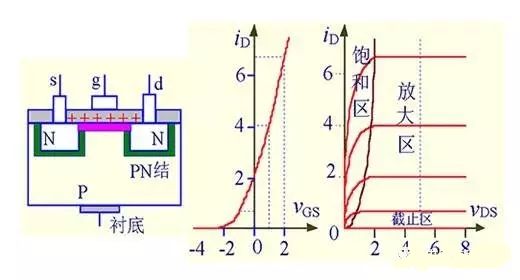

(1)N溝道耗盡型：制造時在柵極絕緣層中摻有大量的正離子，所以即使在VGS=0時，由于正離子的作用，兩個N區之間存在導電溝道(類似結型場效應管)。

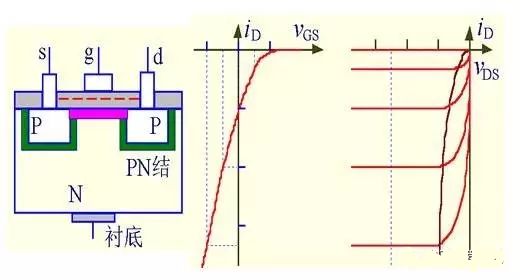

(2)P溝道增強型：VGS = 0時，ID = 0開啟電壓小于零，所以只有當VGS < 0時管子才能工作。

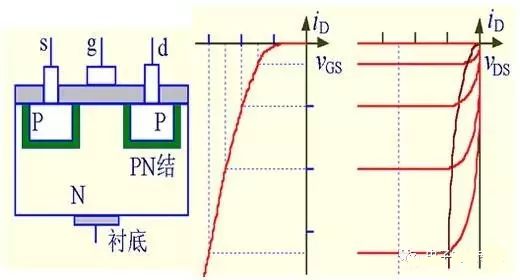

(3)P溝道耗盡型：制造時在柵極絕緣層中摻有大量的負離子，所以即使在VGS=0 時，由于負離子的作用，兩個P區之間存在導電溝道(類似結型場效應管)。
5、場效應管的主要參數
(1) 開啟電壓VT ：在VDS為一固定數值時，能產生ID所需要的最小 |VGS | 值。(增強)
(2) 夾斷電壓VP ：在VDS為一固定數值時，使 ID對應一微小電流時的 |VGS | 值。(耗盡)
(3) 飽和漏極電流IDSS ：在VGS = 0時，管子發生預夾斷時的漏極電流。(耗盡)
(4) 極間電容 ：漏源電容CDS約為 0.1～1pF，柵源電容CGS和柵漏極電容CGD約為1～3pF。
(5) 低頻跨導 gm ：表示VGS對iD的控制作用。
在轉移特性曲線上，gm 是曲線在某點上的斜率，也可由iD的表達式求導得出，單位為 S 或 mS。
(6) 最大漏極電流 IDM
(7) 最大漏極耗散功率 PDM
(8) 漏源擊穿電壓 V(BR)DS 柵源擊穿電壓 V(BR)GS
