貼片電容主要用于智能家居，汽車電子，移動醫療等方面，具有廣闊的市場，需求量也與日俱增。貼片電容的材質有很多，不同材質的貼片電容應用也不同，那么你知道貼片電容材質分為哪幾種嗎？一般的貼片電容又是什么材質，今天合晶芯城的小編給大家普及下貼片電容材質構成等相關知識，希望能幫你選出最合適材質的貼片電容。
貼片電容材質分類
常見貼片電容主要有：瓷片電容，貼片鉭電容，貼片電解電容，貼片疊層電容。

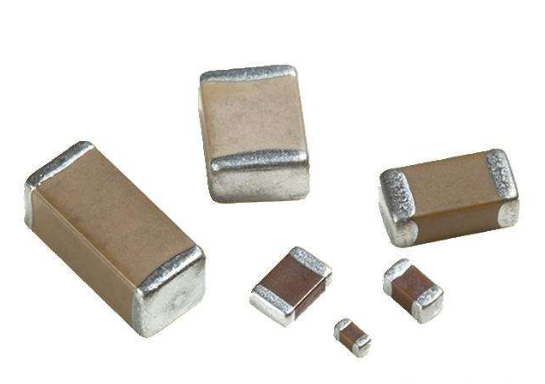

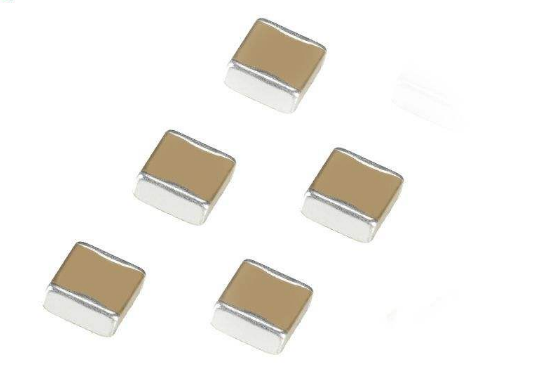

1、貼片電容：普通型，材質瓷片。外型單一、外觀單一，表面沒有絲印，沒有極性。有多種顏色主要有褐色、灰色、淡紫色等。普通貼片電容的基本單位：pF.
2、貼片紙多層電容：普通型，材質紙質。表面部分廠家的元件有絲印，外形主要有橢圓和方形兩種，外觀上橢圓形一般呈銀白有金屬光澤、方形呈褐色，從側面能看到紙介質分層情況。這種電容沒有極性。尺寸有各種大小，但體積一般較大。普通貼片電容的基本單位：pF.但此電容量一般較大在μF級。
3、貼片鉭電容：材質鉭介質。表面有絲印，有極性。有多種顏色主要有黑色、黃色等。鉭電容表面有一條白色絲印用來表示鉭電容的正極，并且在絲印上標明有電容值和工作電壓，大部分生產廠家還在絲印上加注一些跟蹤標記。貼片鉭電容的基本單位：μF.
4、貼片電解電容：材質電解質。表面有絲印，有極性。外觀上可見鋁制外殼。電解電容表面有一條黑色絲印用來表示電解電容的負極，并且在絲印上標明有電容值和工作電壓，大部分生產廠家還在絲印上加注一些跟蹤標記。貼片電解電容的基本單位：μF.
貼片電容的尺寸

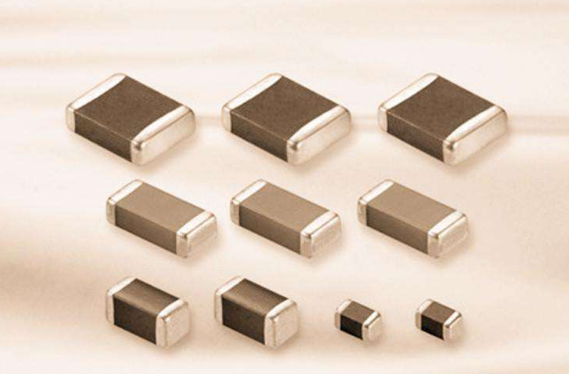

貼片電容有兩種尺寸表示方法，一種是以英寸為單位來表示，一種是以毫米為單位來表示，貼片電容的系列型號有0402、0603、0805、1206、1210、1808、1812、2010、2225、2512，這些是英寸表示法，04表示長度是0.04英寸，02表示寬度0.02英寸，其他類同型號尺寸
英制尺寸公制尺寸長度及公差寬度及公差厚度及公差
0402 1005 1.00±0.05 0.50±0.05 0.50±0.05
0603 1608 1.60±0.10 0.80±0.10 0.80±0.10
0805 2012 2.00±0.20 1.25±0.20 0.70±0.20 1.00±0.20 1.25±0.20
1206 3216 3.00±0.30 1.60±0.20 0.70±0.20 1.00±0.20 1.25±0.20
1210 3225 3.00±0.30 2.54±0.30 1.25±0.30 1.50±0.30
1808 4520 4.50±0.40 2.00±0.20≤2.00
1812 4532 4.50±0.40 3.20±0.30≤2.50
2220 57505.70±0.40 5.00±0.30≤2.50
2225 5763 5.70±0.50 6.30±0.50≤2.50
3035 7690 7.60±0.50 9.00±0.05≤3.00
貼片電容怎么看大小
貼片電容很多由于體積所限，不能標注其容量，所以一般都是在貼片生產時的整盤上有標注。如果是單個的貼片電容，要用電容測試儀測出它的容量。
如果是同一個廠標的話，一般來說顏色深的容量比顏色淺的要大，棕灰》淺紫》灰白。當然最好的方法是用熱風槍吹下來，等它冷卻后用數字表的電容擋或電容表量。（切記：貼片電容的耐高溫度一般不要超過300攝氏度。電路貼片電容最忌用大功率烙鐵長時間加熱！）
貼片電容怎么測量好壞
方法一：一般小貼片電容的阻值為無窮大，阻值異常就更換。容量變小，萬用表無法測量，直接替換。
方法二：安全一點的辦法用萬用表的二極檔一針接地另一針分別測電容的兩端兩端響說明短路。
方法三：小貼片電容短路的話用萬用表在線測量就能判斷出來。如果是開路的話，因為容量太小，用萬用表量不出來，可以用一個電筆接到220V的火線上，將貼片電容的引腳放到電筆的筆帽上，看氖泡是否發光，發光電容是好的，否則斷路。220v電壓，可千萬別在板實驗。
方法四：阻值無窮大，阻值為零鳴叫為壞，其他的應該有一些小的變化。
