電阻
電阻符號是什么？電阻是什么？我們一步一步的去了解電阻、電阻符號及電阻的其他知識。電阻（Resistance，通常用“R”表示），是一個物理量，在物理學中表示導體對電流阻礙作用的大小。導體的電阻越大，表示導體對電流的阻礙作用越大。不同的導體，電阻一般不同，電阻是導體本身的一種特性。電阻將會導致電子流通量的變化，電阻越小，電子流通量越大，反之亦然。而超導體則沒有電阻。
電阻符號
簡單的介紹一下我在各種電路圖中看過的電阻符號：
1、普通電阻：符號是一很扁的長方形
2、滑動變阻器：符號樓主是知道的
3、微調電阻：符號是在普通電阻的符號上畫一條斜線，在斜線的上端有一短線，像丁字形
4、可調電阻：符號是在普通電阻的符號上畫一條傾斜的箭頭
下面介紹電阻器的電路符號及圖片識別 ，電阻器主要用來控制電路中的電壓和電流，起降壓，分壓，限流，分流，隔離，匹配和信號幅度等調節作用。
黑0，棕1，紅2，橙3，黃4，綠5，藍6，紫7，灰8，白9

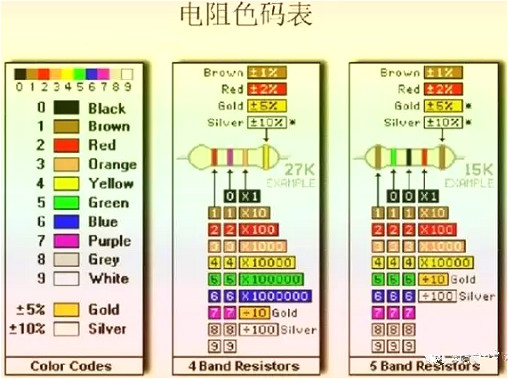

電阻色環識別
1）第一色環，第二色環相應地代表電阻值的第一位、第二位有效數字。
2）第三色環表示第一位，第二位之后加的‘0’的個數。
3）第四色環代表電阻值的允許誤差。棕色代表±1%，紅色代表±2%，金色代表±5%，銀色代表±10.
例如： 如上圖中的15k電阻，色環為：棕綠黑紅棕 ，第一第二色環為有效數字，棕1，綠5，代表前兩個有效數字為15，第三個色環黑色代表0，第四個色環為‘紅2’。代表0的個數。即 15 0 00 =15k ，最后一個棕色為誤差系數±1%。

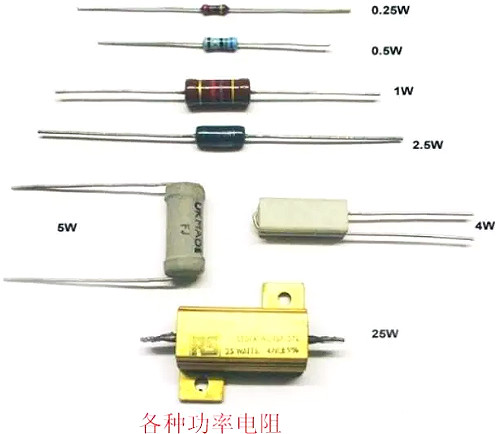

電阻器的額定功率
當電流流過電阻的時候，電阻就會發熱。功率越大，發熱越厲害，過大就會燒毀電阻。電阻長時間正常工作所允許的最大功率叫做額定功率。
電阻器的功率有1/8W(瓦），1/4、1/2、1w、2w、3w、4w、5w、10w、100w等。
電阻器的單位表示
電流流過電阻器時，對電流有阻礙作用，其阻礙的大小，即為電阻值。其基本單位是歐姆(簡稱歐），符號用希臘文'Ω'表示，大小有千 歐，兆歐，其關系如下：1 kΩ =1000Ω，1MΩ=1000kΩ
電阻在電路中的符號表示
電路中常用‘R’表示電阻，‘C’表示電容，“L‘表示電感。

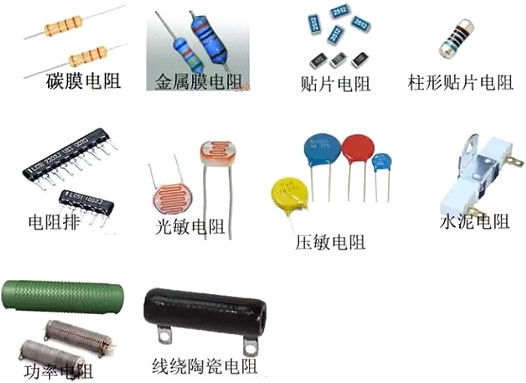

各種電阻圖片

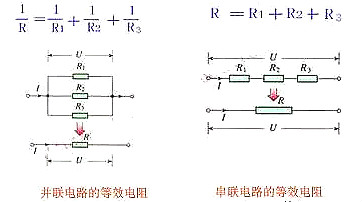

電阻的串、并聯電路
電阻器的串聯：電阻串聯后，其總阻值等于各個串聯電阻阻值之和。因此，可用小電阻串聯后替代大電阻。
電阻器的并聯：電阻并聯后，其總阻值會變小，總阻值的倒數等于各個并聯電阻的倒數之和。
可變電阻器（電位器）是一種阻值可以連續變化的電阻器

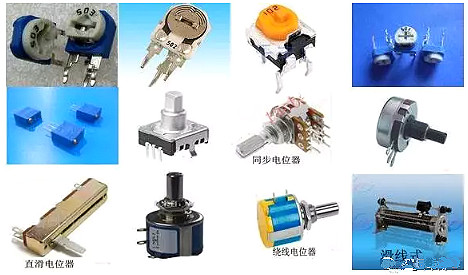

各種電位器圖片
電阻器的作用
電阻器的主要作用是限流與降壓。
1、限流
電阻器在電路中限制電流的經過，電阻值越大電流越小。

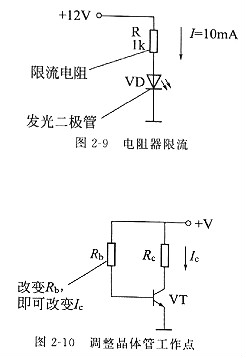

如圖2-9所示發光二極管電路中，R為限流電阻。從歐姆定律I=U/R可知，當電壓U一定時，流過電阻器的電流J與其阻值R成反比。由于限流電阻R的存在，將發光二極管VD的電流限制在10mA，保證VD正常工作。
調整晶體管的工作點是電阻器用作限流的一個例子。如圖2-10所示為晶體管放大電路，晶體管集電極電流Ic（工作點）由其基極電流Ib決議。改動晶體管基極電阻Rb的阻值，即可改動Ib，也就是改動了Ic，即改動了晶體管的工作點。
2、降壓
電流經過電阻器時必然會產生電壓降，電阻值越大，電壓降越大。
如圖2-11所示繼電器電路中，R為降壓電阻。電壓降U的大小與電阻值R與電流I的乘積成正比，即U=IR。應用電阻器R的降壓作用，能夠使較高的電源電壓順應元器件工作電壓的請求。如圖2-11電路中，繼電器工作電壓6V、工作電流60mA，而電源電壓為12V，必需串接一個100Ω的降壓電阻R后，方可正常工作。

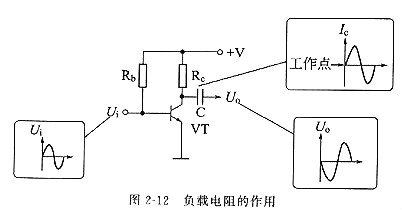

放大器的負載電阻也是應用電阻器的降壓作用的例子。如圖2-12所示晶體管放大電路中，集電極電阻R，即是負載電阻。輸人信號Ui使晶體管集電極電流Ic相應變化，由于Rc的降壓作用，從VT集電極即可得到放大后的輸出電壓Uo（與Ui反相）。
3、分壓
基于電阻的降壓作用，電阻器還能夠用作分壓器。
如圖2-13所示，電阻器R1和R2構成一個分壓器，由于兩個電阻串聯，經過這兩個電阻的電流J相等，而電阻上的壓降U=IR，R1上壓降為1/3U，R2上壓降為2/3U，完成了分壓（負載電阻必需遠大于R1、R2），分壓比為R1/R2。
RC濾波網絡是一種特殊的分壓器。如圖2-14所示整流濾波電路中，R與C2可了解為分壓器，輸出電壓Uo取自C2上的壓降。關于直流C2的容抗無限大，而關于交流C2的容抗遠小于R，因而C2上直流壓降很大，而交流壓降很小，到達擴濾波的目的。
