車載電源轉換器(又換電源逆變器、Power Inverter)是一種能夠?qū)?DC12V或DC24V或DC36V或DC48V直流電轉換為和市電相同的 AC220V或AC110V 交流電，供一般電器使用，是一種方便的車用電源轉換器。車載電源轉換器在國外市場受到普遍歡迎。在國外因汽車的普及率較高，外出工作或外出旅游即可用車載電源轉換器連接蓄電池帶動電器及各種工具工作。

中國進入WTO 后，國內市場私人交通工具越來越多，因此，車載電源轉換器作為在移動中使用的直流變交流的轉換器，會給你的生活帶來很多的方便，是一種常備的車用汽車電子裝具用品。通過車載電源轉換器點煙器輸出的可以是 75W 、100W 、150W 、300W 直到3000W 等功率規格的。300W以上功率車載電源轉換器要通過連接線接到電瓶上。把家用電器連接到車載電源轉換器的輸出端就能在汽車內使用各種電器象在家里使用一樣方便。

可使用的電器有：手機、筆記本電腦、數碼攝像機、照相機、照明燈、電動剃須刀、 CD 機、游戲機、掌上電腦、電動工具、車載冰箱及各種旅游、野營、醫療急救電器等。

對電力轉換的需求

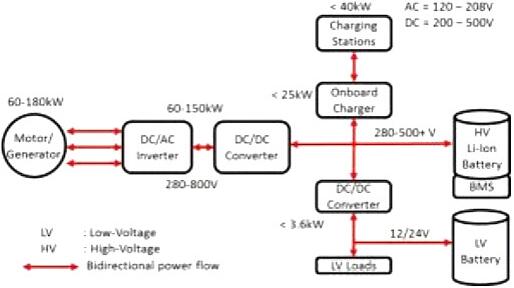

電池是電動汽車的心臟。它的電壓和功率必須是高的，以提供給電動汽車更長的續航時間所需的持久能量。電源轉換器是必要的，從電池中獲取高壓直流，并將其轉換成不同的電壓和電流，以驅動的不同系統，如圖所示。

然而，并不是所有的系統都與電池的電壓相同。汽車前燈、信息娛樂和駕駛輔助系統可以在12V直流電壓下運行，而加熱、電動/液壓動力轉向(EPS/EHPS)和軋輥的穩定運行需要48V直流電壓。

車載充電器(OBC)是一種交流/直流系統，可以在高壓電網中對電池進行充電，它能將交流電從電網轉換為電池所需要的直流電源。車輛中也有交流元件和負載，如電機和發電機，電池的直流電源被轉換成交流電來驅動電機。同樣，再生制動產生的交流電源轉換成直流電源，儲存在電池中。

車載電源轉換器電路圖

汽車點煙器獲取的電壓是12的直流電壓，一般的12V低壓電器可直接使用。但有些CD、MP3、MP4等卻需要不同的電源電壓，如3V、6V等等。下面簡單轉換器可解決這一問題。

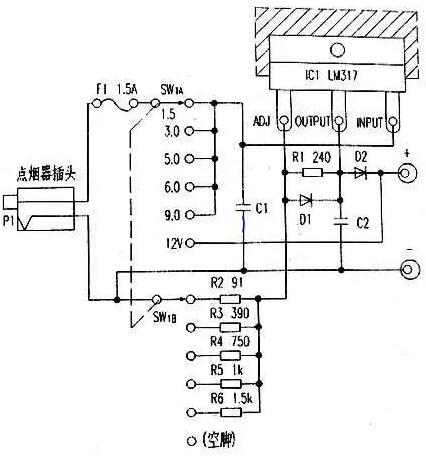

電路圖如上所示，12V電源從車載點煙器插孔取出，經二刀六位波段開關之一SW1A送入可調三端穩壓器LM317的輸入腳，LM317的調整腳(ADJ)經SW1B接入不同阻值的電阻到電源負端。當SW1在不同檔位時，就可在輸出端獲得1.5V、3.0V、5.0V、6.0V、9.0V、12V幾種電壓，供相應的低壓電器使用。LM317應安裝在鋁散熱器(100×100×25mm)上，主要是因?yàn)樵?.5V檔時發熱量較大。整個電路裝入適當?shù)男『兄校姘迳现辉O(shè)波段開關即可。

圖中R2~R6是輸出電壓設定電阻，若需其它等級電壓，可按下式計算：

VOUT=(1+R2/R1)VREF+IADJ≌(1+R2/R1)VREF

式中VREF為基準電壓，典型值1.25V，IADJ為ADJ腳流出電流，典型值50μA，R2代表圖中R2~R6之一。

圖中C1、C2為防振電容，C3可提高紋波除去率和電路穩定性，D1為輸出短路保護二極管，D2防止輸出端出現高于輸入端電位時對穩壓器的損害。

使用注意事項

正確連接順序如下：

1、發動汽車引擎

2、插上車載交流供電器（開關關閉的情況下）

3、打開車載交流供電器開關

4、插上用電設備

5、使用完畢后，關閉車載交流供電器開關

6、關閉汽車引擎

注意：避免使用不及格車載電源，劣質產品有可能造成汽車總承燒毀。
